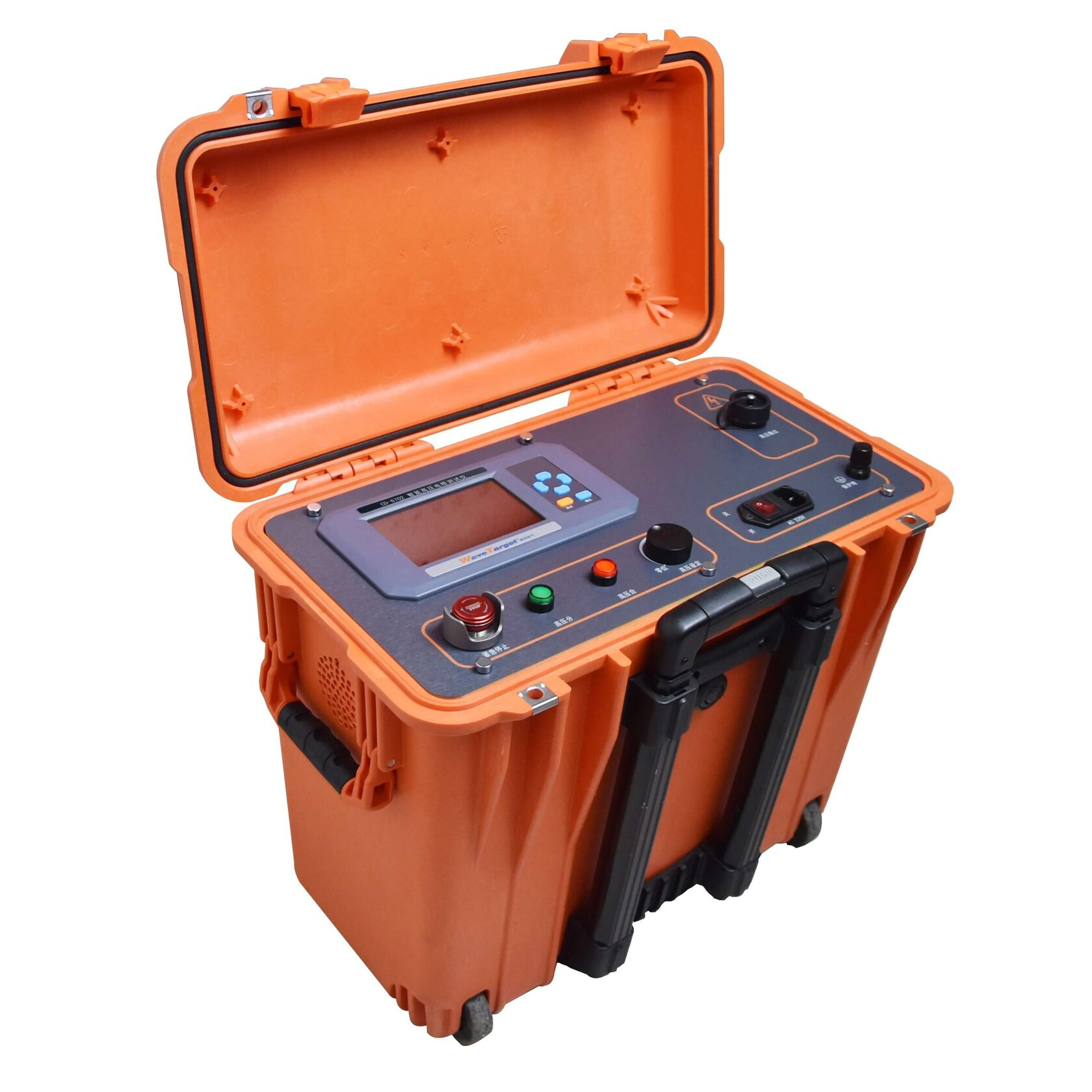

МИР SHILO — высоковольтный цифровой мост для испытания кабелей и предварительного определения мест повреждений их оболочки. Прибор локализует низкоомные и высокоомные дефекты мостовым или резистивным методом.
Расстояние до повреждения отображается в метрах. Балансировка измерительного моста, установка нуля и обработка результатов выполняются автоматически.
Расстояние до повреждения отображается в метрах. Балансировка измерительного моста, установка нуля и обработка результатов выполняются автоматически.
Стоимость:
1 332 000 руб.
Описание
Автоматическое проведение измерений. Прибор самостоятельно выполняет установку нуля, балансировку измерительного моста и расчёт расстояния до повреждения.
Высокая точность. Четырёхточечная схема измерения снижает влияние сопротивления соединительных кабелей на результат.
Устойчивость к помехам. Высокоточный 24-битный АЦП и алгоритм защиты от наводок уменьшают вероятность ошибок при работе на протяжённых кабельных линиях.
Работа с кабелями разной конструкции. При расчёте можно учитывать участки различной длины и сечения, а также разные материалы проводников.
Безопасность. Предусмотрены ограничение напряжения и тока, защита от перегрузки, контроль замыкания на землю и сигнализация перегрева.
Портативное исполнение. Прибор размещён в промышленном защищённом кейсе. Масса вместе с принадлежностями составляет 18 кг.
Высокая точность. Четырёхточечная схема измерения снижает влияние сопротивления соединительных кабелей на результат.
Устойчивость к помехам. Высокоточный 24-битный АЦП и алгоритм защиты от наводок уменьшают вероятность ошибок при работе на протяжённых кабельных линиях.
Работа с кабелями разной конструкции. При расчёте можно учитывать участки различной длины и сечения, а также разные материалы проводников.
Безопасность. Предусмотрены ограничение напряжения и тока, защита от перегрузки, контроль замыкания на землю и сигнализация перегрева.
Портативное исполнение. Прибор размещён в промышленном защищённом кейсе. Масса вместе с принадлежностями составляет 18 кг.
Преимущества
Испытания:
Предварительное определение мест повреждений оболочки:
Общие характеристики:
- Выходное напряжение: 0−8 кВ, регулируемое
- Максимальный выходной ток: 200 мА
- Разрешение измерения тока: 1 мкА
- Измерение сопротивления: есть
- Ограничение по напряжению и току: есть
Предварительное определение мест повреждений оболочки:
- Методы измерения: мостовой, резистивный
- Выходное напряжение: 0−8 кВ
- Выходной ток: 0−200 мА
- Погрешность определения расстояния: ±(0,1% от длины кабеля + 1 м)
- Процедура измерения: автоматическая балансировка и измерение
- Ограничение по напряжению и току: есть
Общие характеристики:
- Напряжение питания: 110−240 В
- Частота питающей сети: 50/60 Гц
- Максимальная потребляемая мощность: 1 кВт
- Рабочая температура: от −10 до +55 °C
- Температура хранения: от −20 до +70 °C
- Допустимая относительная влажность: без конденсации
- Габаритные размеры: 500×305×457 мм
- Масса с принадлежностями: 18 кг
- Исполнение корпуса: промышленный защищённый кейс Pelican
Технические характеристики
- Высоковольтный цифровой мост МИР SHILO: 1 шт.
- Пятижильный высоковольтный измерительный кабель длиной 4,5 м: 1 шт.
- Кабель короткого замыкания длиной 0,8 м: 1 шт.
- Согласующий модуль для резистивного метода с соединительными кабелями длиной 3,8 м: 1 комплект.
- Кабель защитного заземления: 1 шт.
- Разрядная штанга: 1 шт.
- Кабель сетевого питания: 1 шт.
- Штырь заземления: 2 шт.
- Руководство по эксплуатации и паспорт: 1 шт.
Комплектация
- испытание кабелей и их наружной оболочки напряжением до 8 кВ;
- предварительное определение мест низкоомных и высокоомных повреждений оболочки;
- локализация дефектов мостовым методом;
- локализация повреждений резистивным методом;
- автоматическое измерение сопротивления;
- автоматическое определение расстояния до повреждения;
- отображение напряжения, тока и сопротивления в режиме реального времени;
- работа с протяжёнными кабельными линиями большой ёмкости;
- автоматическое отключение высокого напряжения после завершения измерения.
Возможности
МИР SHILO (ОМП оболочки)
