МИР КОМПАКТ2000 Стандарт — портативный комплект для предварительного и точного определения мест повреждений кабельных линий. Оборудование применяется для диагностики кабелей со сшитой полиэтиленовой, бумажно-масляной, пластмассовой и другими видами изоляции.
В комплект входят генератор высоковольтных импульсов МИР HVA2000, акустический приёмник МИР digiPro, присоединительное устройство МИР MIM и рефлектометр МИР 305.
В комплект входят генератор высоковольтных импульсов МИР HVA2000, акустический приёмник МИР digiPro, присоединительное устройство МИР MIM и рефлектометр МИР 305.
Стоимость:
2 050 000 руб.
Описание
Портативность. Комплект размещён в компактных ударопрочных кейсах, которые может транспортировать один специалист.
Компактность. Все приборы помещаются в багажнике легкового автомобиля. Общая масса комплекта — не более 50 кг.
Универсальность. Оборудование подходит для работы на объектах, куда не может проехать передвижная электротехническая лаборатория: в шахтах, тоннелях и на удалённых месторождениях. Каждый прибор можно использовать отдельно или совместно с другими компонентами комплекта.
Эффективность. Комплект объединяет современные методы предварительного и точного определения мест повреждений кабельных линий.
Компактность. Все приборы помещаются в багажнике легкового автомобиля. Общая масса комплекта — не более 50 кг.
Универсальность. Оборудование подходит для работы на объектах, куда не может проехать передвижная электротехническая лаборатория: в шахтах, тоннелях и на удалённых месторождениях. Каждый прибор можно использовать отдельно или совместно с другими компонентами комплекта.
Эффективность. Комплект объединяет современные методы предварительного и точного определения мест повреждений кабельных линий.
Преимущества
Генератор высоковольтных импульсов МИР HVA2000:
Поисковый комплект МИР digiPro:
Присоединительное устройство МИР MIM:
Общие характеристики:
- Выходное импульсное напряжение: 0−32 кВ
- Выходное постоянное напряжение: 0−36 кВ
- Время непрерывной работы в импульсном режиме при максимальном напряжении: 30 минут
- Максимальная энергия импульса: 2000 Дж
- Ёмкость конденсатора: 4 мкФ
- Масса: 25 кг
Поисковый комплект МИР digiPro:
- Полный диапазон акустического канала: 80−1500 Гц
- Низкочастотный диапазон акустического канала: 80−400 Гц
- Высокочастотный диапазон акустического канала: 200−1500 Гц
- Полосовой диапазон акустического канала: 150−600 Гц
- Усиление: 80 дБ
- Погрешность определения места повреждения: 0,1 м
- Ёмкость аккумуляторной батареи: 6700 мА·ч
- Продолжительность работы: до 9 часов
- Разрешение цветного ЖК-дисплея: 800×470 точек
- Масса модуля управления: 1 кг
- Масса наземного микрофона: 1,4 кг
- Температура эксплуатации: от −10 до +40 °C
- Допустимая влажность: 5−90%
Присоединительное устройство МИР MIM:
- Максимальная амплитуда входных импульсов: не более 40 кВ
- Максимальная амплитуда выходного сигнала: не более 110 В
- Частота дискретизации: 200 МГц
- Разрешение: 0,4 м
- Диапазон просмотра: до 100 км
- Слепая зона: 2 м
- Усиление входного сигнала: 70 дБ
Общие характеристики:
- Максимальное напряжение при точном ОМП: 32 кВ
- Максимальная энергия импульса: 2000 Дж
- Испытательное постоянное напряжение: до 36 кВ
- Напряжение испытания оболочки кабеля: до 10 кВ
- Общая масса комплекта: не более 50 кг
- Гарантия: 12 месяцев
Технические характеристики
- Генератор высоковольтных импульсов МИР HVA2000: 1 шт.
- Поисковый комплект МИР digiPro: 1 шт.
- Присоединительное устройство МИР MIM: 1 шт.
- Рефлектометр МИР 305: 1 шт.
Комплектация
- Точное ОМП кабеля: акустическим и акустико-электромагнитным методами при напряжении до 32 кВ и энергии импульса до 2 кДж.
- Испытание изоляции кабеля: напряжением до 36 кВ.
- Испытание оболочки кабеля: напряжением до 10 кВ.
- Предварительное ОМП кабеля методом TDR: определение повреждений методом отражения импульсов.
- Предварительное ОМП методом SIM: метод вторичного импульса совместно с МИР HVA2000.
- Предварительное ОМП методом SIM-DC: метод вторичного импульса в режиме постоянного тока совместно с МИР HVA2000.
- Предварительное ОМП методом SIM-MIM: мультиимпульсный метод совместно с МИР HVA2000 и присоединительным устройством МИР MIM.
- Предварительное ОМП методом ICM: импульсно-токовый метод совместно с МИР HVA2000.
Возможности

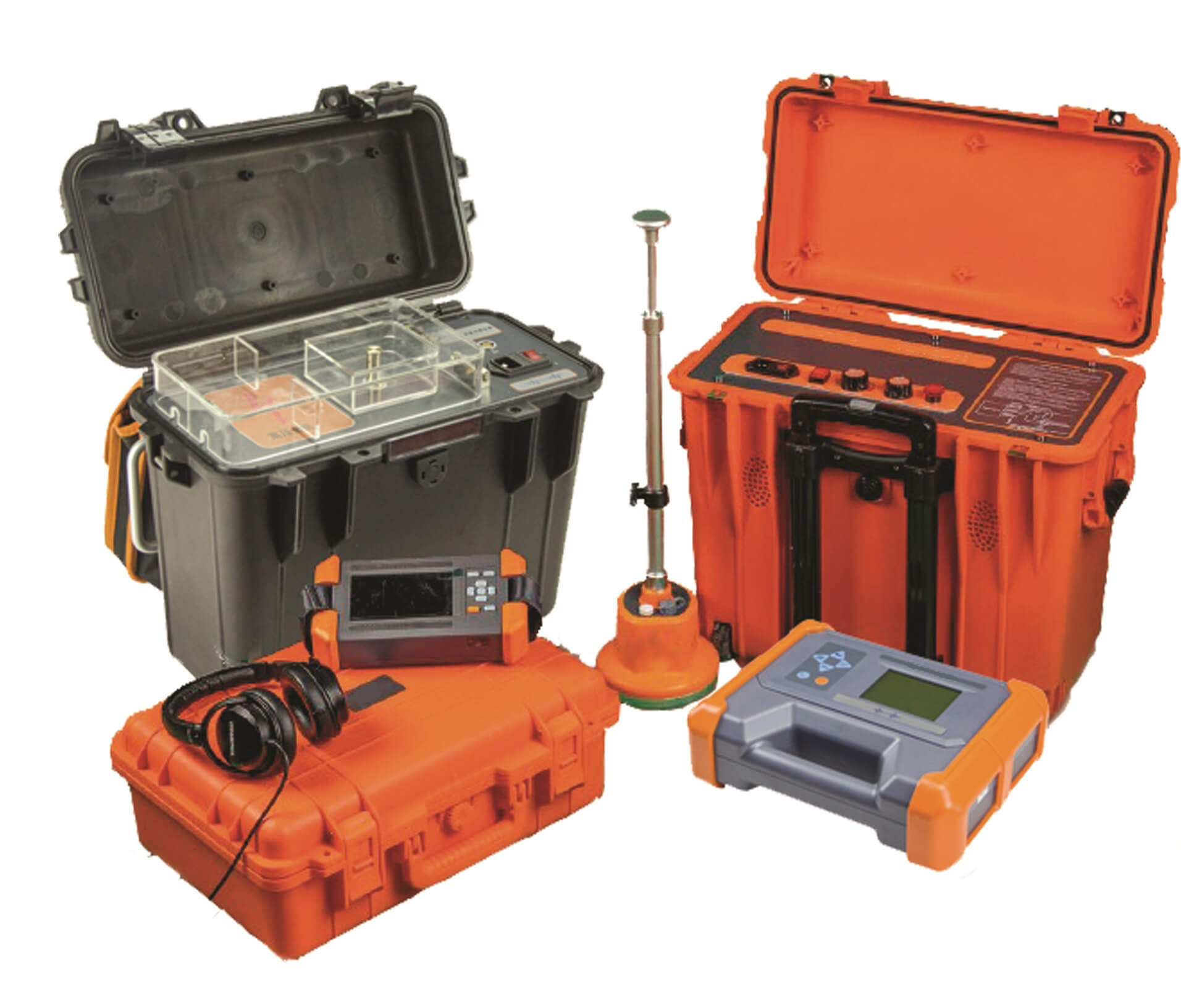

МИР КОМПАКТ2000 (комплектация Cтандарт)
