МИР КОМПАКТ2000 MAX — портативный комплект для трассировки, предварительного определения и точной локализации повреждений кабельных линий. Оборудование применяется для кабелей со сшитой полиэтиленовой, бумажно-масляной, пластмассовой и другими типами изоляции.
Комплект помогает находить низкоомные и высокоомные повреждения, короткие замыкания, обрывы, заплывающие пробои и другие неисправности кабельных линий.
Комплект помогает находить низкоомные и высокоомные повреждения, короткие замыкания, обрывы, заплывающие пробои и другие неисправности кабельных линий.
Стоимость:
2 609 000 руб.
Описание
Портативность. Комплект размещён в компактных ударопрочных кейсах, которые может транспортировать один специалист.
Компактность. Все приборы помещаются в багажнике легкового автомобиля. Общая масса комплекта составляет не более 50 кг.
Универсальность. Оборудование подходит для работы на объектах, куда не может проехать передвижная электротехническая лаборатория: в шахтах, тоннелях и на удалённых месторождениях. Каждый прибор можно использовать отдельно или совместно с другими компонентами комплекта.
Эффективность. Комплект объединяет современные методы трассировки, предварительного определения и точной локализации мест повреждений кабельных линий.
Компактность. Все приборы помещаются в багажнике легкового автомобиля. Общая масса комплекта составляет не более 50 кг.
Универсальность. Оборудование подходит для работы на объектах, куда не может проехать передвижная электротехническая лаборатория: в шахтах, тоннелях и на удалённых месторождениях. Каждый прибор можно использовать отдельно или совместно с другими компонентами комплекта.
Эффективность. Комплект объединяет современные методы трассировки, предварительного определения и точной локализации мест повреждений кабельных линий.
Преимущества
Генератор высоковольтных импульсов МИР HVA2000:
Поисковый комплект МИР digiPro:
Присоединительное устройство МИР MIM:
Трассопоисковый локатор МИР РД8200Приёмник:
Генератор:
Общие характеристики:
- Выходное импульсное напряжение: 0−32 кВ
- Выходное постоянное напряжение: 0−36 кВ
- Время непрерывной работы в импульсном режиме при максимальном напряжении: 30 минут
- Максимальная энергия импульса: 2000 Дж
- Ёмкость конденсатора: 4 мкФ
Поисковый комплект МИР digiPro:
- Полный диапазон акустического канала: 80−1500 Гц
- Низкочастотный диапазон акустического канала: 80−400 Гц
- Высокочастотный диапазон акустического канала: 200−1500 Гц
- Полосовой диапазон акустического канала: 150−600 Гц
- Усиление: 80 дБ
- Погрешность определения места повреждения: 0,1 м
Присоединительное устройство МИР MIM:
- Максимальная амплитуда входных импульсов: не более 40 кВ
- Максимальная амплитуда выходного сигнала: не более 110 В
- Частота дискретизации: 200 МГц
- Разрешение: 0,4 м
- Диапазон просмотра: до 100 км
- Слепая зона: 2 м
- Усиление входного сигнала: 70 дБ
Трассопоисковый локатор МИР РД8200Приёмник:
- Глубина обнаружения: до 10 м
- Сила тока: 550 мА
- Частоты активного обнаружения: 0,128; 1; 8 и 33 кГц
- Частоты пассивного обнаружения: 50/60 кГц
Генератор:
- Настройка мощности: 4, 15, 50, 150 и 600 мА
- Частоты при прямом подключении: 0,64; 1,28; 8 и 33 кГц
- Длина провода: 4 м
- Длина кабеля: 14 м
Общие характеристики:
- Максимальное напряжение при точном ОМП: 32 кВ
- Максимальная энергия импульса: 2000 Дж
- Испытательное напряжение изоляции кабеля: до 36 кВ
- Напряжение испытания оболочки кабеля: до 10 кВ
- Общая масса комплекта: не более 50 кг
- Гарантия: 12 месяцев
Технические характеристики
- Генератор высоковольтных импульсов МИР HVA2000: 1 шт.
- Поисковый комплект МИР digiPro: 1 шт.
- Присоединительное устройство МИР MIM: 1 шт.
- Рефлектометр МИР 305: 1 шт.
- Трассопоисковый локатор МИР РД8200: 1 шт.
- А-рамка и высоковольтный бустер для точного поиска: в комплекте с МИР РД8200.
Комплектация
- Точное ОМП кабеля: акустическим и акустико-электромагнитным методами при напряжении до 32 кВ и энергии импульса до 2 кДж.
- Испытание изоляции кабеля: напряжением до 36 кВ.
- Испытание оболочки кабеля: напряжением до 10 кВ.
- Трассировка кабельных линий: поиск трассы и подземных коммуникаций с помощью трассопоискового локатора МИР РД8200.
- Предварительное ОМП методом TDR: определение повреждений методом отражения импульсов.
- Предварительное ОМП методом SIM: метод вторичного импульса совместно с генератором МИР HVA2000.
- Предварительное ОМП методом SIM-DC: метод вторичного импульса в режиме постоянного тока.
- Предварительное ОМП методом SIM-MIM: мультиимпульсный метод с применением МИР HVA2000 и присоединительного устройства МИР MIM.
- Предварительное ОМП методом ICM: импульсно-токовый метод совместно с генератором МИР HVA2000.
Возможности

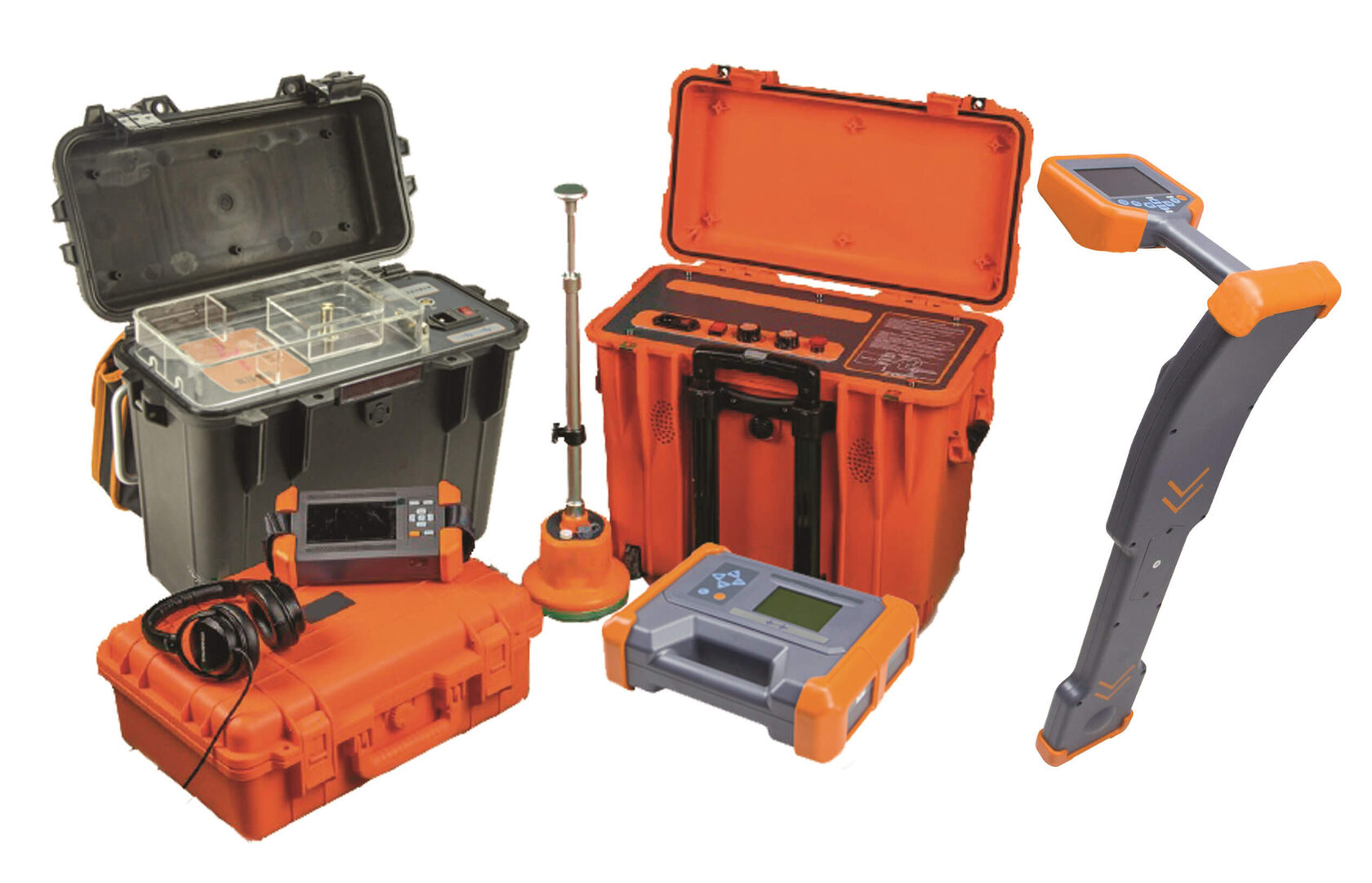

МИР КОМПАКТ2000 (комплектация Max)
