МИР Air — портативный комплект для определения мест повреждений воздушных линий напряжением 0,4 и 6−10 кВ. Оборудование обнаруживает низкоомные, высокоомные и дуговые повреждения, а также используется для высоковольтных испытаний линии после ремонта.

В большинстве режимов поиск проводится с земли без подъёма специалиста на опору. Генератор автоматически анализирует параметры линии и помогает выбрать подходящий метод диагностики.

Стоимость:

1 050 000 руб.

Заказать

Описание

Портативность. Комплект весит около 25 кг и перевозится одним специалистом в багажнике легкового автомобиля.

Работа с земли. В большинстве режимов оператору не требуется подниматься на опору. Приёмник обнаруживает сигнал непосредственно под воздушной линией.

Автоматический анализ повреждения. При первичном подключении генератор измеряет параметры линии и рекомендует подходящий метод поиска.

Автономность. Оборудование работает от встроенных аккумуляторных батарей и не требует постоянного подключения к электросети.

Работа без тепловых ограничений. Комплект рассчитан на продолжительный поиск без перегрева и теплового отключения.

Простое управление. Понятный интерфейс и автоматизированные режимы снижают требования к подготовке оператора.

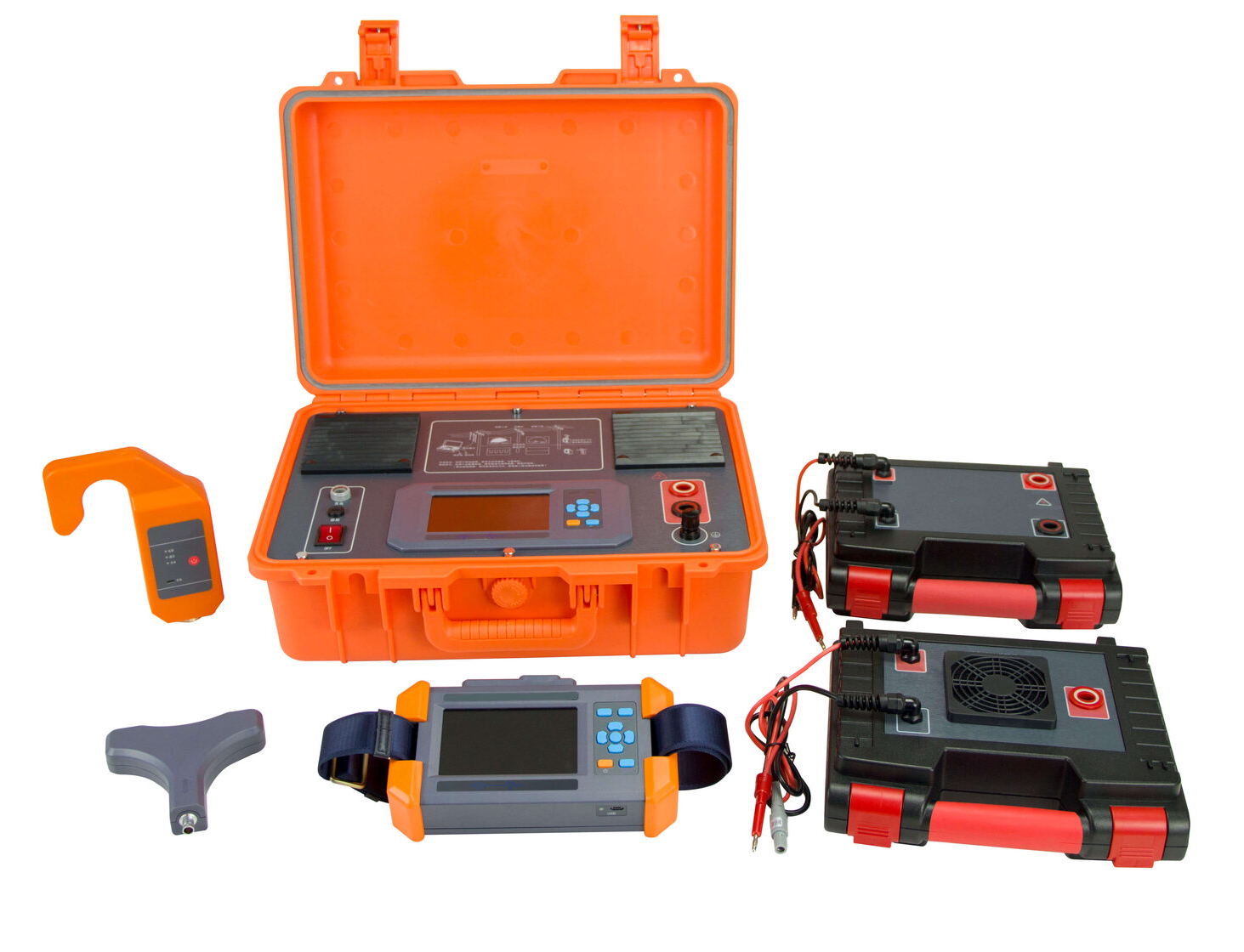

Комплексное оснащение. В комплект входят генератор, приёмник, высоковольтные бустеры, контактные и бесконтактные датчики, а также штанги для их установки.

Преимущества

Передатчик и генератор:

Режимы работы: диагностика повреждения, AC-локация, DC-локация, испытание переменным и постоянным повышенным напряжением
Максимальное сопротивление при омическом тестировании: 600 МОм
Погрешность омического тестирования: ±10%
Максимальная ёмкость при ёмкостном тестировании: 10 мкФ
Погрешность ёмкостного тестирования: ±20%

Локация переменным током:

Выходная частота: 20 Гц, специальный сигнал
Выходной ток при непосредственном подключении: до 200 мА
Выходной ток с высоковольтным бустером: до 33 мА
Выходное напряжение при непосредственном подключении: до 560 В, пиковое
Выходное напряжение с высоковольтным бустером: до 3,4 кВ, пиковое
Режим генерации: ограничение мощности, стабилизация выходного тока

Локация постоянным током:

Частота импульсов тока: 1 Гц
Выходной ток: до 70 мА
Выходное напряжение: до 8 кВ
Режим генерации: ограничение мощности, стабилизация выходного тока

Испытание переменным повышенным напряжением:

Выходной ток: до 33 мА
Выходное напряжение с внешним бустером: до 5 кВ
Максимальная мощность: 100 Вт

Испытание постоянным повышенным напряжением:

Выходной ток: до 70 мА
Выходное напряжение: до 8 кВ
Максимальная мощность: 400 Вт

Общие характеристики генератора:

Защита: от перегрева, перегрузки по току и снижения напряжения аккумуляторов
Автоматический разряд объекта испытаний: есть
Автоматическое отключение: через 2 часа бездействия
Дисплей: цветной LCD, 800×480 точек
Ёмкость аккумуляторного блока: 480 Вт·ч
Параметры зарядного устройства: 230 В, 50−60 Гц; 54,6 В, 2 А
Габаритные размеры: 450×240×270 мм
Масса: 13 кг
Рабочая температура: от −10 до +50 °C
Допустимая влажность: менее 80%
Допустимая высота над уровнем моря: менее 1000 м

Приёмник и подвесной сенсор:

Режимы работы: AC-локация, DC-локация
Запись данных: поддерживается
Частота связи между приёмником и сенсором: 2,4 ГГц
Дальность связи: до 100 м
Дисплей приёмника: цветной LCD, 800×400 точек
Питание приёмника: аккумулятор 18 650, 3,7 В, 6700 мА·ч
Питание подвесного сенсора: аккумулятор 18 650, 3,7 В, 1500 мА·ч
Параметры зарядного устройства: 100−240 В, 50/60 Гц; 5 В, 2 А
Габаритные размеры приёмника: 226×140×55 мм
Габаритные размеры подвесного сенсора: 185×140×50 мм
Масса приёмника: 0,9 кг
Масса подвесного сенсора: 0,5 кг
Рабочая температура: от −10 до +50 °C
Допустимая влажность: менее 80%
Допустимая высота над уровнем моря: менее 1000 м
Гарантия: 12 месяцев

Технические характеристики

Генератор: 1 шт.
Приёмник: 1 шт.
Высоковольтный бустер переменного тока: 1 шт.
Высоковольтный бустер постоянного тока: 1 шт.
Бесконтактный сенсор: 1 шт.
Подвесной контактный сенсор: 1 шт.
Комплект измерительных проводов: 1 комплект.
Кабель заземления: 2 шт.
Кабель длиной 20 м на катушке: 1 шт.
Штанга для подъёма подвесного сенсора: 1 шт.
Штанга для подъёма контактного датчика: 3 шт.
Комплект зарядных устройств: 1 комплект.
Штырь заземления: 2 шт.
Руководство по эксплуатации и паспорт: 1 шт.

Комплектация

поиск повреждений воздушных линий напряжением 0,4 и 6−10 кВ;
определение низкоомных повреждений;
определение высокоомных повреждений;
поиск дуговых повреждений;
автоматическая диагностика характера дефекта;
поиск повреждений переменным током;
поиск повреждений постоянным током;
локализация повреждения методом последовательного деления линии на участки;
определение повреждённого ответвления разветвлённой воздушной линии;
испытание линии переменным повышенным напряжением до 5 кВ;
испытание линии постоянным повышенным напряжением до 8 кВ;
проведение поиска с земли без подъёма на опору в большинстве режимов;
запись результатов измерений.

Возможности
