МИР 305 — портативный рефлектометр для предварительного определения мест повреждений силовых кабелей и кабелей управления. Прибор автоматически отображает конец кабельной линии, место дефекта и расстояние до него.
Для поиска высокоомных повреждений МИР 305 применяется совместно с генератором высоковольтных импульсов МИР HVA2000 и согласующим устройством МИР MIM.
Для поиска высокоомных повреждений МИР 305 применяется совместно с генератором высоковольтных импульсов МИР HVA2000 и согласующим устройством МИР MIM.
Стоимость:
512 000 руб.
Описание
Пять методов ОМП. Прибор поддерживает методы TDR, SIM, SIM-DC, SIM-MIM и ICM для поиска повреждений разных типов.
Автоматическая локализация. МИР 305 автоматически определяет конец кабеля, место повреждения и расстояние до дефекта.
Сенсорный дисплей. Цветной экран диагональю 8 дюймов сохраняет читаемость при работе под прямыми солнечными лучами.
Русскоязычный интерфейс. Меню и результаты измерений отображаются на русском языке.
Портативное исполнение. Рефлектометр размещён в ударопрочном транспортировочном кейсе. Масса самого прибора составляет 2,6 кг.
Автономная работа. Перезаряжаемые аккумуляторы обеспечивают до 10 часов работы без подключения к сети.
Сохранение результатов. Встроенная память рассчитана на 100 рефлектограмм, одновременно можно анализировать до трёх кривых.
Автоматическая локализация. МИР 305 автоматически определяет конец кабеля, место повреждения и расстояние до дефекта.
Сенсорный дисплей. Цветной экран диагональю 8 дюймов сохраняет читаемость при работе под прямыми солнечными лучами.
Русскоязычный интерфейс. Меню и результаты измерений отображаются на русском языке.
Портативное исполнение. Рефлектометр размещён в ударопрочном транспортировочном кейсе. Масса самого прибора составляет 2,6 кг.
Автономная работа. Перезаряжаемые аккумуляторы обеспечивают до 10 часов работы без подключения к сети.
Сохранение результатов. Встроенная память рассчитана на 100 рефлектограмм, одновременно можно анализировать до трёх кривых.
Преимущества
- Методы предварительного ОМП: низковольтная рефлектометрия, высоковольтный импульсно-токовый и мультиимпульсный методы
- Определение метода при подключении: автоматическое
- Частота дискретизации: 400 МГц
- Диапазон усиления: 0−70 дБ
- Напряжение низковольтного импульса: 30 В
- Разрешение: 0,1 м
- Погрешность измерения: ±(0,5% x длина линии + 1 м) при длине от 20 м
- Ширина тестирующего импульса: от 40 нс до 20,5 мкс
- Максимальная длина исследуемого кабеля: 100 км
- Диапазон скорости распространения сигнала: 100−300 м/мкс
- Слепая зона: не более 2 м
- Тип аккумуляторов: перезаряжаемые Li-ion, 7,4 В
- Продолжительность автономной работы: до 10 часов
- Интерфейсы: USB, Bluetooth — опционально
- Объём встроенной памяти: 100 рефлектограмм
- Одновременный анализ рефлектограмм: до 3
- Напряжение зарядки: 220 В, 50 Гц, ±10%
- Время зарядки: 6 часов
- Дисплей: цветной сенсорный LED, 8 дюймов
- Угол обзора дисплея: 160°
- Яркость дисплея: 1500 кд/м²
- Язык интерфейса: русский
- Класс защиты: IP56
- Габаритные размеры: 274×218×81 мм
- Масса прибора: 2,6 кг
- Рабочая температура: от −20 до +50 °C
- Допустимая влажность: 5−90%
- Допустимая высота над уровнем моря: менее 4500 м
- Гарантия: 12 месяцев
Технические характеристики
- Рефлектометр МИР 305 в кейсе: 1 шт.
- Тестовые провода с зажимами «крокодил»: 1 комплект.
- Соединительный кабель с токовым датчиком: 1 шт.
- Зарядное устройство: 1 шт.
- Flash-карта: 1 шт.
- Стилус: 1 шт.
- Транспортировочный кейс: 1 шт.
- Аккумуляторы, установленные в прибор: 4 шт.
- Руководство по эксплуатации и паспорт: 1 шт.
Комплектация
- Метод TDR: поиск повреждений методом отражения низковольтных импульсов.
- Метод SIM: метод вторичного импульса совместно с генератором МИР HVA2000.
- Метод SIM-DC: метод вторичного импульса в режиме постоянного напряжения.
- Метод SIM-MIM: мультиимпульсный метод совместно с МИР HVA2000 и согласующим устройством МИР MIM.
- Метод ICM: импульсно-токовый метод совместно с высоковольтным генератором.
- Автоматическое определение расстояния: отображение расстояния до конца кабеля и места повреждения.
- Поиск высокоомных дефектов: локализация повреждений методом отражения от электрической дуги.
- Анализ рефлектограмм: одновременное отображение и сравнение до трёх измерительных кривых.
- Работа с протяжёнными линиями: диапазон измерения кабелей длиной до 100 км.
Возможности

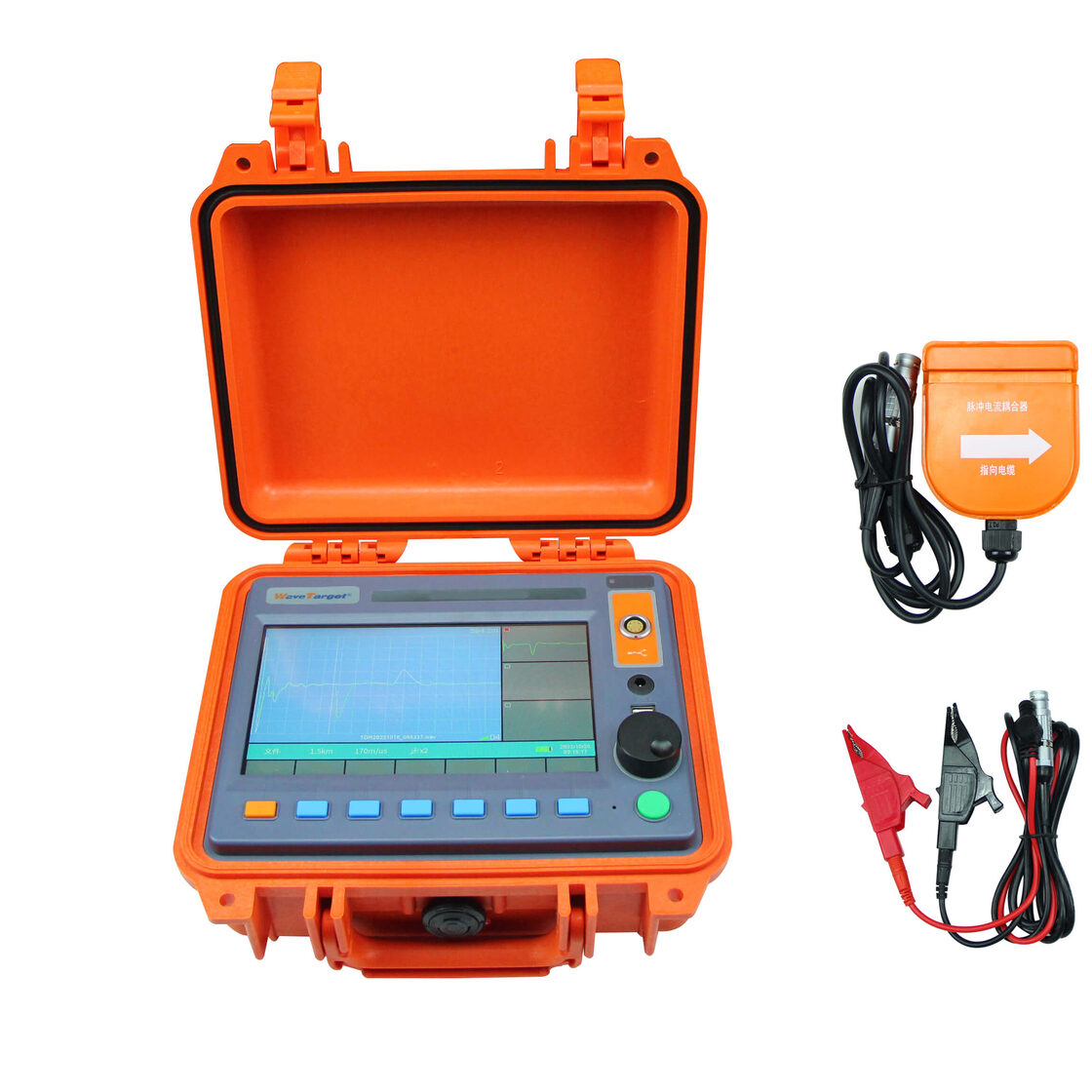

МИР 305 (рефлектометр)
