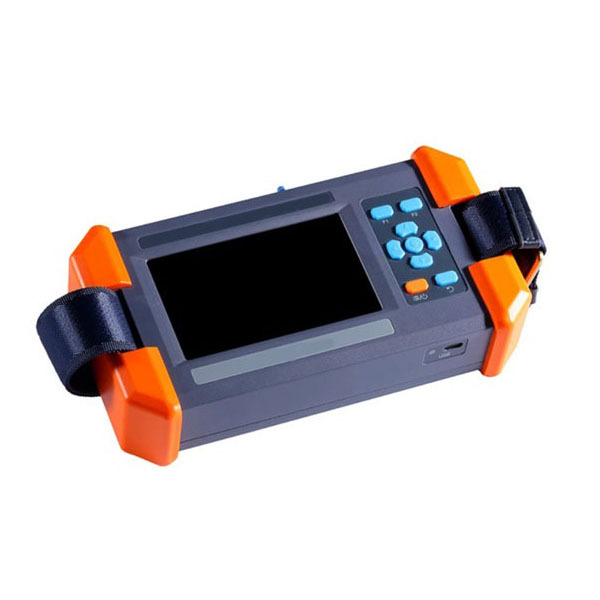

МИР Locator S — высокочувствительный прибор для точного определения мест повреждений основной изоляции и оболочки кабеля. Применяется для кабельных линий, проложенных в грунте, ПВХ-трубах, каналах, коробах, тоннелях, кабельных помещениях и на опорах.
Прибор определяет направление к месту повреждения методом шагового напряжения, измеряет ток утечки и напряжение в доступных точках кабельной линии.
Прибор определяет направление к месту повреждения методом шагового напряжения, измеряет ток утечки и напряжение в доступных точках кабельной линии.
Стоимость:
574 000 руб.
Описание
Три способа поиска. МИР Locator S поддерживает метод шагового напряжения, токовый метод и поиск с применением высоковольтного щупа.
Работа вне грунта. Прибор используется не только на подземных линиях, но и для кабелей, проложенных в трубах, каналах, коробах, тоннелях и на кабельных опорах.
Высокая чувствительность. Приёмник фиксирует небольшую разность потенциалов на значительном расстоянии от повреждения и указывает направление дальнейшего поиска.
Цифровая обработка сигнала. Форма сигнала отображается на дисплее в режиме реального времени, а встроенные алгоритмы снижают влияние помех.
Автоматическая регулировка. Прибор автоматически устанавливает нулевое значение и изменяет диапазон измерения по мере приближения к повреждению.
Безопасность. Измерительная цепь электрически изолирована от высокого напряжения.
Портативность. Масса приёмника составляет 0,9 кг. Оборудование поставляется в ударопрочном транспортировочном кейсе.
Русскоязычный интерфейс. Цветной экран высокой яркости сохраняет читаемость при работе на улице.
Работа вне грунта. Прибор используется не только на подземных линиях, но и для кабелей, проложенных в трубах, каналах, коробах, тоннелях и на кабельных опорах.
Высокая чувствительность. Приёмник фиксирует небольшую разность потенциалов на значительном расстоянии от повреждения и указывает направление дальнейшего поиска.
Цифровая обработка сигнала. Форма сигнала отображается на дисплее в режиме реального времени, а встроенные алгоритмы снижают влияние помех.
Автоматическая регулировка. Прибор автоматически устанавливает нулевое значение и изменяет диапазон измерения по мере приближения к повреждению.
Безопасность. Измерительная цепь электрически изолирована от высокого напряжения.
Портативность. Масса приёмника составляет 0,9 кг. Оборудование поставляется в ударопрочном транспортировочном кейсе.
Русскоязычный интерфейс. Цветной экран высокой яркости сохраняет читаемость при работе на улице.
Преимущества
Метод шагового напряжения:
Токовый метод определения места повреждения:
Измерение с помощью высоковольтного щупа:
Общие характеристики:
- Используемое оборудование: изолированные щупы
- Погрешность: 1% (±0,1 мВ)
- Максимальное разрешение: 0,1 мВ
- Максимальный входной диапазон: ±300 В
- Отображение на дисплее: форма сигнала и направление к месту повреждения
Токовый метод определения места повреждения:
- Используемое оборудование: бесконтактный датчик тока
- Погрешность: 1% (±1 мА)
- Максимальное разрешение: 1 мА
- Максимальный входной диапазон: ±1 А
- Отображение на дисплее: форма сигнала и значение тока повреждения
Измерение с помощью высоковольтного щупа:
- Используемое оборудование: высоковольтный щуп
- Погрешность: менее 1% в диапазоне от 10 В до 10 кВ
- Разрешение в диапазоне от 10 В до 1 кВ: 1 В
- Разрешение в диапазоне от 1 до 10 кВ: 10 В
- Максимальный входной диапазон: ±10 кВ
- Отображение на дисплее: напряжение постоянного тока
Общие характеристики:
- Источник питания: две литий-ионные аккумуляторные батареи 18 650
- Рабочая температура: от −10 до +40 °C
- Допустимая влажность: 10−90%
- Допустимая высота над уровнем моря: менее 4500 м
- Габаритные размеры приёмника: 220×125×55 мм
- Масса приёмника: 0,9 кг
- Гарантия: 12 месяцев
Технические характеристики
- Высокочувствительный приёмник МИР Locator S: 1 шт.
- Изолированные щупы для метода шагового напряжения: 2 шт.
- Бесконтактный датчик тока: 1 шт.
- Высоковольтный щуп: 1 шт.
- Зарядное устройство: 1 шт.
- Ударопрочный транспортировочный кейс: 1 шт.
- Аккумуляторные батареи: 2 шт.
- Руководство по эксплуатации и паспорт: 1 шт.
Комплектация
- точное определение места повреждения оболочки кабеля методом шагового напряжения;
- поиск замыкания металлического экрана или проводника на землю;
- определение направления к месту повреждения;
- отображение формы и амплитуды сигнала в режиме реального времени;
- поиск повреждения по величине тока утечки;
- определение участка повреждения кабеля, проложенного в трубе, канале или коробе;
- измерение постоянного напряжения с помощью высоковольтного щупа;
- поиск повреждений основной изоляции кабелей в тоннелях, галереях, траншеях и на опорах;
- автоматическое изменение диапазона измерения;
- работа совместно с источником постоянного или импульсного высокого напряжения.
Возможности
МИР Locator S
